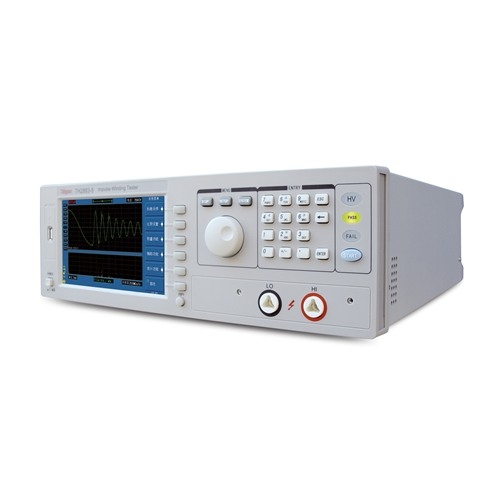

TH2883-5脉冲式线圈测试仪怎么选？的详细资料

从被测线圈电感量、试验电压范围、判定方法、通道数四个维度，给出TH2883-5脉冲式线圈测试仪的选型判断顺序，附同系列对照与不适用边界。

选脉冲式线圈测试仪，最怕的是“参数看着都够，买回来发现有一类缺陷测不出来”。避免这个问题，顺序比参数表重要：先卡电感量下限，再对试验电压，然后看判定方法能不能覆盖目标缺陷，最后才看通道数和预算。

一、先卡电感量下限，10μH是分水岭

TH2883-5的电感测试范围是≥10μH。这个数字直接划出了适用边界。开关电源里的小电感、贴片电感，电感量可能低到1–5μH，TH2883-5测不了。同系列的TH2883-1最低可测1μH，脉冲电压30V–1200V，是低电感线圈的对应型号。

如果被测线圈电感量在10μH以上，TH2883-5在这一项就是合格的。但如果产线同时有低电感产品，要么配两台仪器，要么选支持更低电感的型号。选型时先拿被测线圈的电感量去卡这个下限，比看其他参数都优先。

二、再对试验电压，10V步进用来对齐标准

TH2883-5的脉冲电压输出为100V–5kV，步进10V。覆盖范围对应额定电压1140V及以下的电机散嵌绕组，以及常见的变压器、电抗器绕组。GB/T22719.2-2008规定的试验电压不一定是整百整千的值，10V步进的意义就在于精确对齐标准规定的电压档位。

如果被测产品需要10kV级别的脉冲电压，TH2883-5的5kV上限不够，对应型号是TH2883-10（最高10kV，20V步进）。这个边界要在选型阶段确认，不要等设备到了才发现“差一档”。

三、判定方法决定漏检率，四种比较怎么选

TH2883-5提供四种波形比较判定方法：面积比较、面积差比较、电晕放电比较、相位差比较。

面积比较法检测波形积分面积的差异，对应能量损耗型缺陷，如匝间短路。面积差比较法对比被测波形与标准波形的面积差值，对线圈圈数偏差敏感。电晕放电比较法检测波形中的高频毛刺，对应绝缘层局部薄弱引起的气隙放电。相位差比较法关注波形过零点的偏移，对电感量变化引起的相位畸变敏感。

这里有一个关键的选型判断：如果被测产品的绝缘缺陷主要表现为电晕放电类型，而候选仪器只支持面积比较，这类缺陷在面积上可能没有明显差异，就会漏检。TH2883-5支持四种方法，至少保证了判定手段的完整性。实操中建议至少启用面积比较和电晕比较两种。

四、通道数看产线节拍，单通道和多通道的适用场景

TH2883-5是单通道型号，适合研发调试、抽检或小批量检测。如果产线需要逐相测试三相绕组，单通道需要手动换线三次，接线时间比测试时间长。4通道TH2883S4-5能覆盖三相主绕组，8通道TH2883S8-5适合多相绕组加辅助绕组的全检场景。

选通道数时要问的是“产线节拍允不允许逐相手动换线”，而不是“通道多的是不是更好”。通道数增加对应成本上升，单通道配合TH28831多路扫描仪也可扩展为10通道，但外部扫描仪增加了接线环节，与一体机的“一次接线完成”体验有差异。

五、同系列对照与不适用边界

TH2883-5不适用于电感低于10μH的线圈，不适用于需要10kV脉冲电压的高压绕组。这两个边界在选型确认阶段就要排除。
